WRD – druckbelüftet, Wirbelsinterung

Verdunstungskühlturm offenen Kreislaufs Wirbelgesintert mit Radialventilator und Direkter Wärmeübertragung

Die Baureihen WRD sind hoch effiziente Rückkühlwerke für den offenen Kreislauf. Sie werden dort eingesetzt, wo Verbraucher / Kältemaschinen Wasser in großen Mengen benötigen und / oder eine niedrige Kühlwassertemperatur erreicht werden soll.

Ihr Nutzen

Offene Kühltürme haben die höchste Leistungsdichte.

  • Niedrige Kühlwassertemperaturen
  • Direkte hocheffiziente Wärmeübertragung
  • Hoher Wirkungsgrad
  • Kompakt, stark und enorm anpassungsfähig
  • Korrosionsbeständige Wirbelsinterung
  • Kleinstes preisgünstigstes System

Einsatzgebiete

  • Kompakte Innenaufstellung im Gebäude oder Maschinenraum
  • Außenaufstellung
  • Gebäudeklimatisierung
  • Industrielle Prozesskühlung

Funktionsprinzip

Die Abkühlung der Prozesswärme wird durch das Verdunsten des natürlichen Kältemittels Wasser erzeugt, wobei im Gegenstrom eine Wärme- und Stoffübertragung zwischen Kühlwasser und der Umgebungsluft stattfindet. Das Kühlwasser sammelt sich in der Kühlturmwanne und wird von dort zu den zu kühlenden Systemkomponenten gefördert. Druckbelüftete Verdunstungskühltürme mit Radialventilator benötigen sehr kleine Stellflächen bei gleichzeitig hoher Leistungsdichte.

Merkmale

Die Ventilatoren sind dem Gerät vorgeschaltet. Sie drücken die Frischluft optimal in das Gerät und haben somit keine lebensdauerreduzierenden Faktoren der Abluft zu kompensieren. Die nach vorne gekrümmten Schaufeln der Ventilatorräder gestatten eine niedrige Drehzahl. Durch die erheblichen Druckreserven können zusätzlich Schalldämpfer für den Kühlturm eingesetzt werden.

Das Gehäuse mit integrierter Wassersammelwanne besteht aus 2 mm sendzimirverzinkten und im Wirbelsinterverfahren beschichteten Stahlblechen. Die einzelnen Blechsegmente sind durch Edelstahlschrauben miteinander verschraubt und mit einem dauerplastischen Dichtmittel doppelt abgedichtet. Der hohe Luftvolumenstrom erzeugt Wellenbewegungen die durch einen integrierten Wellenbrecher egalisiert werden.

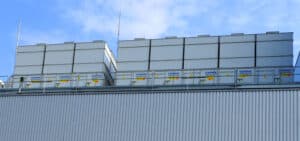

Vorteile der geschlossenen Bauweise:

  • Plätschergeräusche des Wassers sind merklich niedriger
  • Keine Eisbildung durch Aussprühen von Wasser
  • Biologisch lichtgebundenes Wachstum (Grünalgen)wird unterdrückt, da nur wenig Licht einfällt.
  • Beste Stabilität, selbst bei stärksten Windverhältnissen.

Bei GOHL-KTK Kühltürmen werden die Böden der Auffangwanne mit einem Gefälle ausgeführt, sodass sich am tiefsten Punkt des Beckens die Restentleerung befindet. Die wasserabführenden Rinnen sind zusätzlich mit einem Schutzgitter abgedeckt. Hierdurch wird eine vollständige Entleerung ermöglicht und die Reinigung erheblich erleichtert. Hierdurch wird verhindert, dass beim Entleeren des Beckens Pfützen bestehen bleiben und sich darin bei Stillstand gesundheitsgefährdende Keime bilden. Vorteile der geschlossenen Bauweise:

Fehlen hier Inhalte???

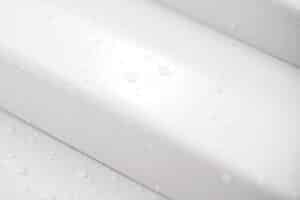

Das Gehäuse aus sendzimirverzinktem Stahlblech wird eine thermoplastische Kunststoffschicht mittels Wirbelsinterung in einem Pulverwirbelbett aufgeschmolzen. Dieses Beschichtungsverfahren erfüllt die Anforderungen nach DIN EN ISO 12944 der höchsten Korrosionskategorie C5-M für Offshore- und Küstenbereiche. Getestet und bestätigt durch das „Institut für Korrosionsschutz Dresden“.

Inspektionsluken ermöglichen das Einstellen der eingebauten Armaturen, die Kontrolle und Wartung sowie das Reinigen der Wassersammelwanne.

Wasserverteilung mit selbstreinigenden Düsen in Edelstahl Ausführung, Düsen aus PP, die Düsenrohre sind durch eine Steckverbindung leicht aus dem Hauptrohr herausnehmbar.

Alle Verdunstungskühltürme können auf Ihre individuellen Bedürfnisse und schwierigste Anforderungen angepasst werden. Zubehör für nahezu alle Anwendungsfälle lieferbar.

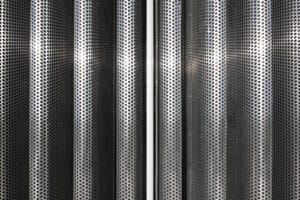

BEISPIEL: Schalldämpfer können Geräuschemissionen erheblich reduzieren.

Rückkühlung bei beengten Platzverhältnissen: Das System „oben ansaugend – oben ausblasend“ benötigt beachtlich wenig Grundfläche. Werden mehrere Einheiten zu „Batterien“ zusammengestellt, können die Geräte eng nebeneinander aufgestellt werden, da die Luftzufuhr von oben erfolgt.
