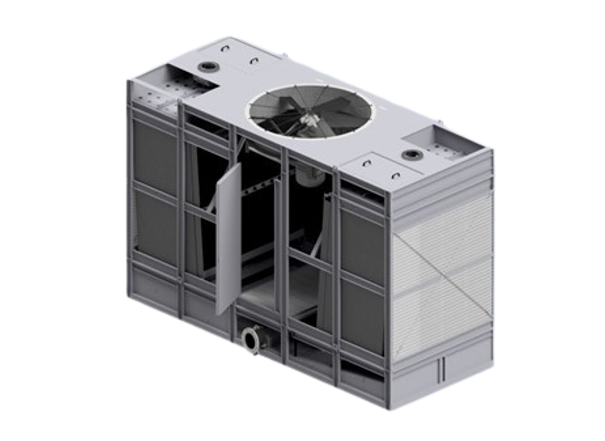

TMX – Offener Kreuzstrom-Kühlturm

Hohe Kühlleistung, geringer Energieverbrauch, minimaler Wartungsaufwand: Der TMX gehört zu den wirtschaftlichsten Lösungen für die Prozesskühlung. Er nutzt das Kreuzstromprinzip mit natürlicher Verdunstung – einfach, bewährt und dauerhaft effizient. Ideal für Anwendungen, bei denen es auf zuverlässigen Dauerbetrieb und niedrige Betriebskosten ankommt.

Ihr Nutzen

  • Niedrige Betriebskosten – energieeffiziente Ventilatoren und drucklose Wasserverteilung sparen dauerhaft Strom
  • Leise – geeignet für Krankenhäuser, Hotels und innerstädtische Standorte
  • Einfache Wartung – direkter Zugang, kurze Stillstandszeiten
  • Kompakt – Doppeldeck-Ausführung für mehr Leistung auf gleicher Fläche
  • Robust – zuverlässig auch bei schwierigem Wasser

Einsatzgebiete

Der TMX wird dort eingesetzt, wo hohe Kühlleistung, niedriger Energieverbrauch und geringe Schallemissionen gefordert sind.

  1. Gebäudeklimatisierung
  2. Industrielle Kältetechnik
  3. Prozesskühlung in der Fertigung
  4. Energieerzeugung
  5. Rechenzentren
  6. Wasserstoffproduktion, CO₂-Abscheidung, Batteriezellfertigung

Funktionsprinzip

Das warme Prozesswasser tritt oben in den TMX ein und wird gleichmäßig über den Füllkörper verteilt. Seitliche Axialventilatoren führen Frischluft quer durch den Füllkörper – das Kreuzstromprinzip. Durch die Verdunstung kühlt das Wasser ab, sammelt sich im Becken und wird von dort zurück in den Prozess geführt.

Merkmale

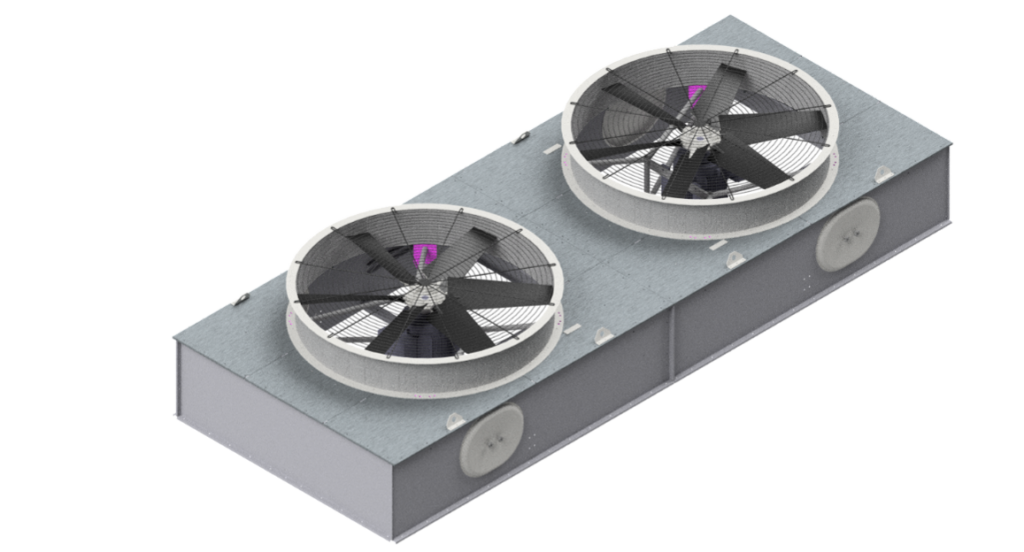

Die Axialventilatoren des TMX sind mit einem gewuchteten, aerodynamisch optimierten Aluminium-Flügelprofil ausgestattet. Die bewusst begrenzte Umfangsgeschwindigkeit sorgt für maximale Luftförderung bei minimalem Stromverbrauch – und hält den Geräuschpegel dauerhaft niedrig. Optional sind die Axilent und Axilent Plus Ventilatoren erhältlich – nochmals bis zu 5 dB(A) leiser.

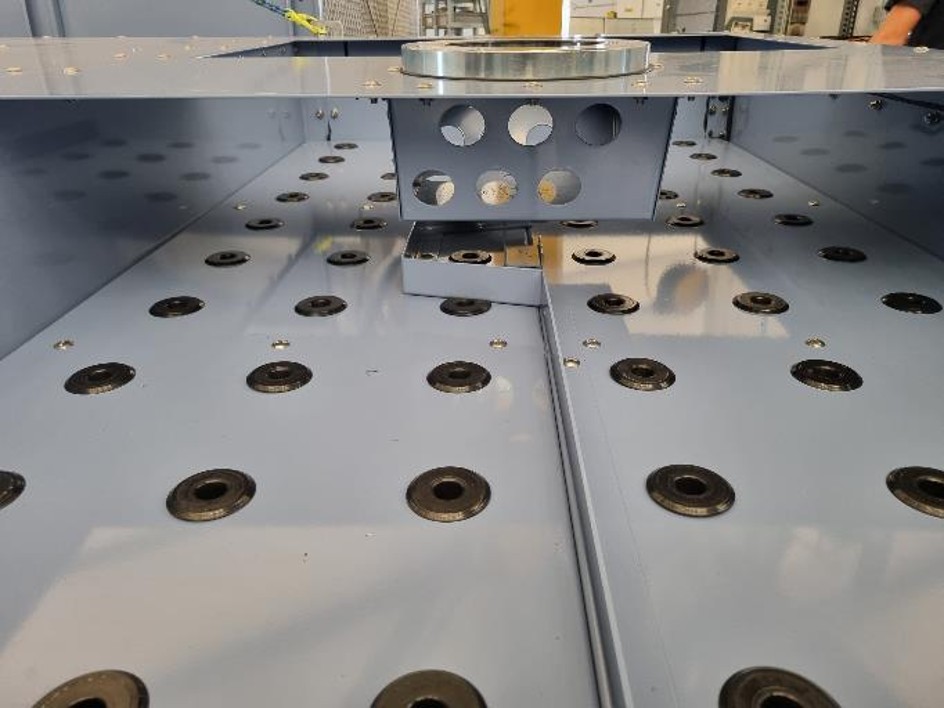

Das Wasser wird per Schwerkraft über offene Verteilerbecken und verstopfungsarme PP-Düsen gleichmäßig über den Füllkörper verteilt – ganz ohne Pumpendruck. Das reduziert den Energieverbrauch, minimiert Verschmutzungen und macht das System wartungsarm.

Der modulare PVC-Füllkörper ist optimal auf das Verhältnis von Luft- und Wasservolumenstrom ausgelegt. Er ermöglicht eine Kühlgrenzannäherung bis auf 2 K an die Feuchtkugeltemperatur. Die modulare Bauweise erlaubt einfachen Austausch einzelner Blöcke – ohne großen Aufwand.

Im Zentrum des TMX befindet sich eine großzügige Zugangstür – breit genug, um aufrecht im Inneren zu stehen. Alle relevanten Komponenten wie Füllkörper, Düsen und Becken sind direkt erreichbar. Kürzere Wartungszeiten, weniger Stillstand.

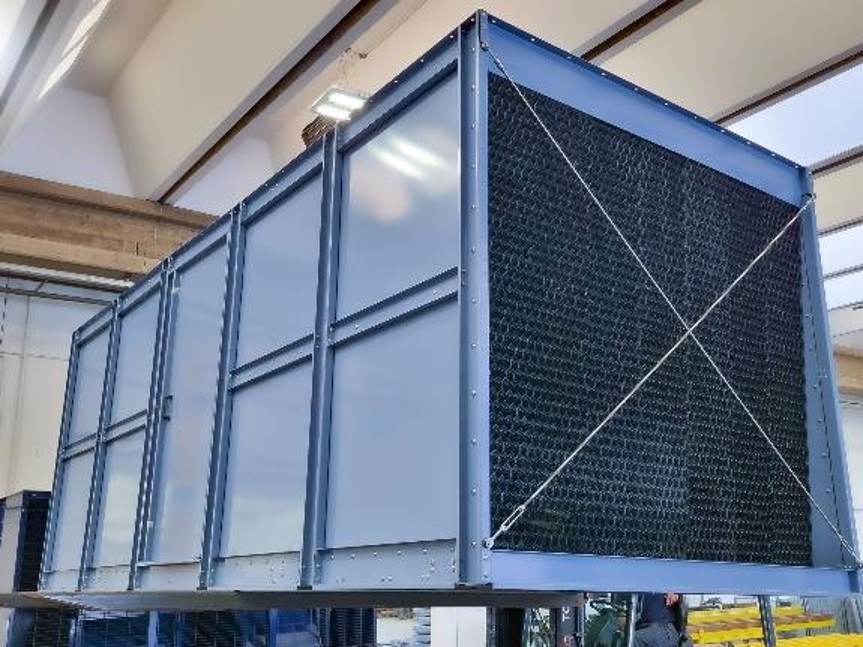

Das Gehäuse des TMX besteht standardmäßig aus feuerverzinktem Stahl Z-725 – optional in Edelstahl oder GFK. Auf Wunsch schützt die COFI-COATING-Beschichtung (Epoxidharz innen & außen) zusätzlich vor Korrosion und Witterung. Langlebig, wartungsarm, zuverlässig.

Der Boden des Wasserbeckens ist mit einem Gefälle ausgeführt, sodass sich das Wasser vollständig am tiefsten Punkt sammelt. Das verhindert Stagnation, erleichtert die Entleerung und reduziert das Risiko von Legionellenbildung.

  • Für Standorte mit begrenzter Grundfläche bietet der TMX eine Doppeldeck-Variante mit zwei übereinanderliegenden Wärmeaustauschsektionen. Die Kühlleistung steigt deutlich – bei gleichem Footprint.
