Adiabatischer Rückkühler / Verflüssiger mit EC-Ventilatoren
Adiabatischer Rückkühler
Der TOPAZ ist ein Rückkühler mit einer adiabatischen Kühlstrecke vor dem Lufteintritt. Dadurch wird, wenn nötig, die Lufttemperatur bei höheren Umgebungstemperaturen reduziert. Die adiabatische Vorkühlung wird dann aktiviert, wenn die Temperatur steigt und die Wasseraustrittstemperatur höher als gefordert ist.
Adiabatischer NH3 Verflüssiger
Der adiabatische NH3 (R717) Verflüssiger ONYX ist eine Kombination aus einem Trockenkondensator mit einer adiabatischen Kühlstrecke vor dem Lufteintritt. Die Lufttemperatur wird bei höheren Umgebungstemperaturen reduziert. Die Aktivierung der adiabatische Vorkühlung erfolgt, wenn die Temperatur steigt und die Verflüssigungstemperatur höher ist als gefordert.
Ihr Nutzen
- Sehr niedrige Betriebskosten
- Keine Wasseraufbereitung erforderlich
- Aerosolfreier Betrieb
- Sehr hoher Umschaltpunkt – langer Trockenbetrieb möglich
- Einfache Wartung dank vollständigem Zugang zum Inneren
- Ventilatoren entsprechen der EU-Verordnung 327/2011 (Ökodesign-Richtlinie)
Einsatzgebiete
- Außenaufstellung
- Gebäudeklimatisierung
- Industrielle Prozesskühlung

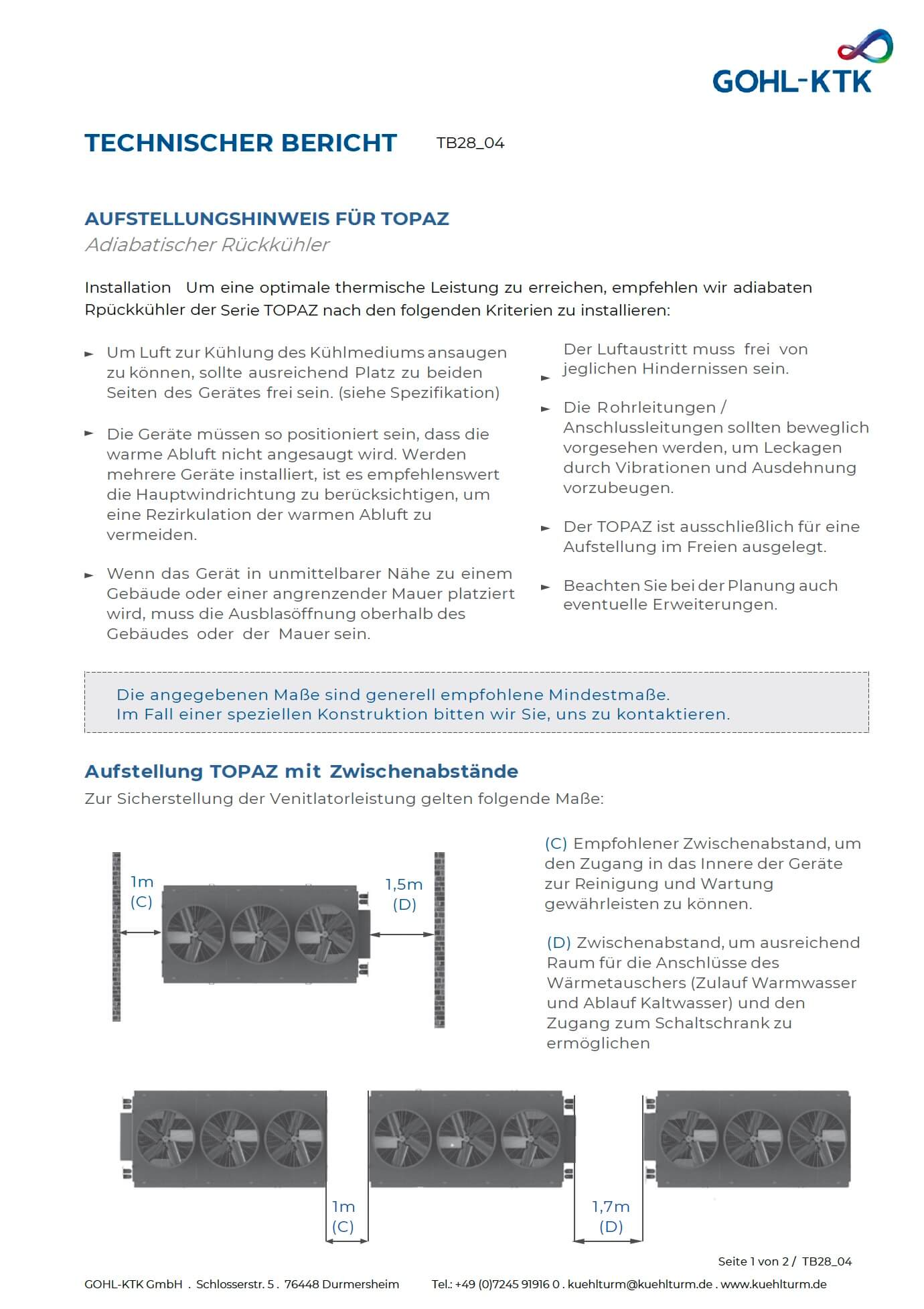

Adiabatischer Rückkühler
Funktionsprinzip Rückkühler
Der TOPAZ ist ein Rückkühler mit einer adiabatischen Kühlstrecke vor dem Lufteintritt. Die Lufttemperatur wird bei höheren Umgebungstemperaturen reduziert. Die Aktivierung der adiabatische Vorkühlung erfolgt, wenn die Temperatur steigt und die Wasseraustrittstemperatur höher ist als gefordert. Die Axialventilatoren saugen die Umgebungsluft durch die benetzten Befeuchtungskörper und im Anschluss durch die Wärmetauscher.
Merkmale Rückkühler
Vorkühlung durch Befeuchtung der Zuluft
Die Befeuchtungskörper dienen als Verdunstungsoberfläche zur Vorkühlung der einströmenden Luft. Sie decken auf beiden Seiten den kompletten Lufteintritt ab. Die adiabatische Kühlstrecke vor dem Lufteintritt (Vorkühlung der Luft) wird aktiviert, wenn die Wasser-/Soleaustrittstemperatur höher ist als gefordert. Der Trocken/Nass-Umschaltpunkt liegt bei ca. 23°C bei kontinentalem Klima und einer Wasser-/Soleaustrittstemperatur von 27°C.
Wartungsfreie und geräuscharme EC-Ventilatoren
Hinter dem Begriff EC-Ventilatoren steht eine komplette Ventilatoreinheit, bestehend aus: Präzisionslaufrad, Steuerungselektronik und EC-Motor (electronical commutated) der den Wirkungsgrad IE4 übertrifft. Die EC-Ventilatoren entsprechen der Ökodesign-Richtlinie (EU-Verordnung 327/2011), welche 2015 in Kraft getreten ist.
Dies bietet höchsten Wirkungsgrad mit bis zu 30% geringerer Leistungsaufnahme und Schallreduzierung.
Mehrwert durch integrierte Steuerungstechnik
Die integrierte Motorelektronik erleichtert nicht nur die Inbetriebnahme, es fallen auch bauseitige Kosten weg:
- Kein Frequenzumrichter
- Erforderliche
Sinusfilter bereits integriert - Serielle Schnittstelle RS485 MODBUS
Wartung
Die senkrechte parallele Anordnung der Wärmetauscher sowie der barrierefreie Zugang über ein Rolltor ermöglicht einen ungehinderten Zutritt zu den Innenflächen der Wärmeübertrager und den EC-Ventilatoren, welche so vom Inneren entnommen werden können. Dadurch werden zusätzliche Mehrkosten für Kran, Gerüst, Laufstege oder externe Geländer eingespart.
Hygiene
Vorteile der geschlossenen Bauweise:
- Plätschergeräusche des Wassers sind merklich niedriger
- Keine Eisbildung durch Aussprühen von Wasser
- Biologisch lichtgebundenes Wachstum (Grünalgen) wird unterdrückt, da nur wenig Licht einfällt.
- Beste Stabilität, selbst bei stärksten Windverhältnissen.
Wasserverteilung
Die Verteilung des Verdunstungswassers erfolgt, ohne Druckverlust außerhalb des Luftstroms, gleichmäßig über die PADS. Aufgrund der U-Bauform ist eine barrierefreie Reinigung ohne Werkzeuge und Demontage möglich. Die Rezirkulationspumpe ist ohne Abschalten der Ventilatoren bei laufendem Betrieb über die Wartungsluken zugänglich. Hierdurch wird nicht verdunstetes Wasser aufgefangen und in den Wasserkreislauf zurückgeführt.
Das Wasser wird in einen geschlossenen Edelstahltank geleitet. In diesem sind, je Modell, ein oder zwei Pumpen installiert. Die Niveaudetektoren stellen die Regelung des Wasserstands sicher. Das System verfügt über ein Ablassventil, das sich täglich öffnet, wenn die Pads bewässert worden sind. (Werkseitig voreingestellt). Diese Entleerung in Verbindung mit der Zwangsbelüftung trocknet automatisch alle Elemente, die mit dem Wasser in Berührung kommen.
Befeuchtungskörper
Die Befeuchtungskörper bestehen aus speziellen Zellstofffasern, die chemisch imprägniert sind, um Schimmel zu vermeiden und die Absorptionseigenschaften zu verbessern. Die Konzeption und die Auswahl der Materialien haben sich durch Effizienz und Haltbarkeit in der Gebäudeklimatisierung sowie für den industriellen Einsatz bewährt.
Zur Vereinfachung der Wartung können die symmetrischen Befeuchtungskörper beidseitig, unabhängig von der Verlegerichtung (innen/außen), eingesetzt.
Adiabatischer Verflüssiger
Funktionsprinzip Verflüssiger
Die Axialventilatoren saugen die Umgebungsluft durch die benetzten Befeuchtungskörper an und leiten sie durch die Wärmetauscher. Der Prozess, der adiabatischen Verdunstung, ist zeitlich und räumlich begrenzt und kühlt bei Bedarf die angesaugte Luft. Die Wärmeabfuhr erfolgt über einen nachgeschalteten Trockenkondensator.
Merkmale Verflüssiger
ONYX SAFE
SafetyFrame® ist ein schaltschrankseitiger vorinstallierter Abdeckungsrahmen, zur innenseitig liegenden Verrohrung und Verdrahtung im Gebäude.
SafetyPulse® ist ein Kältemittelbindungssystem bei Leckagen der NH3-Wärmeaustauscher. Die Besprühung erfolgt über Wasserdüsen durch PVC-Verteilungsrohre.
SafetyDrain® ist ein Auffangsystem des Wasser-NH3-Gemischs, wasserdichter Edelstahlboden mit PVC-Verrohrung auf der Unterseite zur Evakuierung.
SafetySide ist eine zusätzliche Zugangstür auf der innenliegenden Seite bei SafetyFrame und zweireihiger Motor-Lüftereinheiten.
EC-Ventilatoren
Die EC-Ventilatoren entsprechen der Ökodesign-Richtlinie 327/2011, sowie zukünftig geltenden ErP Richtlinien. Diese bieten den höchsten Wirkungsgrad bei einer geringerer Leistungsaufnahme und Schallreduktion von bis zu 30 %.
Wasserverteilung
Eine barrierefreie Reinigung ist aufgrund der U-Bauform der Wasserrinnen ohne Werkzeuge und Demontage möglich. Nicht verdunstetes Wasser wird aufgefangen und mit einer Rezirkulationspumpe in den Wasserkreislauf zurückgeführt. Diese ist bei Betrieb, ohne Abschalten der Ventilatoren, von außen über eine Wartungsluke erreichbar.
Integrierte Steuerungstechnik
Eine Kostenersparnis und Erleichterung der Inbetriebnahme durch die serienmäßige Steuerung:
- Außenluft-Temperatursensor
- Kein Frequenzumrichter erforderlich
- Optionale, serielle Schnittstelle RS485 MODBUS BACnet
Hygiene
Wartung
